Radar (GPR)

Le radar sol fonctionne aussi à partir des ondes électromagnétiques, mais cette fois-ci nous nous intéressons à leur capacité de propagation, les ondes de très haute fréquence qui sont réfléchis lors de leur rencontre avec les matériaux enterrés.

Similairement à la sismique réflexion, nous pouvons obtenir des images des couches en dessous de nos pieds. La propagation des ondes EM étant limitée par leur longueur d’onde très courte, nous allons avoir des profils et des radargrammes de la très proche surface, juste des premiers mètres dans la plupart des cas.

​

Le radar sol est principalement utilisé dans les zones urbaines pour la détection des réseaux, mais il est aussi utile pour détecter des cavités. Les données de radar peuvent être échantillonnées de façon à être capables de fournir des images 3D, nous pouvons extraire des sections dans les différentes directions du cube pour faire des interprétations dans les différents niveaux étudiés.

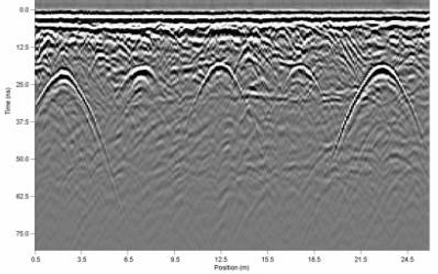

Dans notre exemple d’une part une section vertical des résultats obtenus après traitement du radar est montrée, les hyperboles indiquent la position d’éléments d’intérêt. D’autre part dans la Figure 28 nous montrons une section obtenue après interpolation des données obtenues dans une zone urbaine aux Pyrénées français pour la détection archéologique.

​

​
